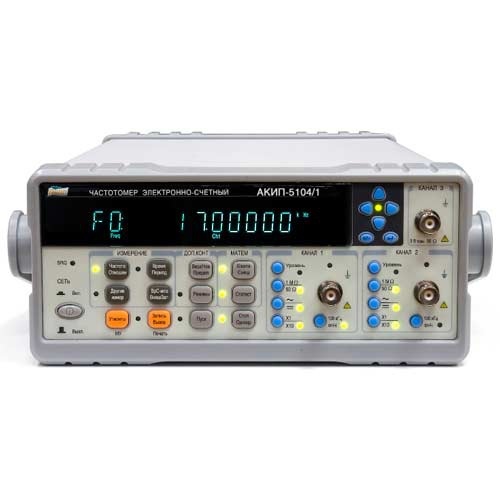

АКИП-5104/1 — частотомер
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Особенности частотомера АКИП-5104/1:
- Диапазон частот Канал 1 / Канал 2: 0,14 мГц …100 МГц;
- Диапазон частот канала 3: 100.. 500 МГц;
- Максимальное разрешение: 20 нс;
- Погрешность опорного генератора (5 МГц): ± 1х10-7;
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
- Математика для частотных измерений: х (множитель), + (смещение);
- Функция статистики для частотных измерений: среднее, минимум, максимум, относительные значения (ppm), СКО, девиация Аллана, ∆-изм (delta), абс. отклонение (Abs dev);
- Автоматический допусковый контроль для частотных измерений;
- Запуск измерений: внутренний (авто), внешний (Ext);
- Память: 9 профилей настроек (запись/ вызов);
- Интерфейс: USB, RS232, LPT;
- Вход внешнего опорного генератора (5/ 10 МГц, автовыбор), выход опорного генератора (5 МГц);
- Флуоресцентный VFD-дисплей (8 разрядов/ секунда).
| Параметр | АКИП-5104/1 |
| Каналы 1, 2 | |
| Диапазон частот | 0,14 мГц – 100 МГц |
| Диапазон периодов (T1) | 20 нс – 7000 с (макс. разрешение 20 нс, ± 20 нс) |
| Диапазон временных интервалов | 40 нс – 7000 с (макс. разрешение 20 нс, ± 20 нс) |
| Фазовый сдвиг | 0 - 3590 (40 нс ≤ для врем. интервалов |
| Длительность импульсов | ≥40 нс (период следования |
| Скважность | 1 – 99 % (длит. имп. ≥40 нс, период следования |
| Счет импульсов | 0 … 1х1012 (разрешение ±1 имп.) |
| Параметры входа канал 1/2 | |
| Входное сопротивление | 1 МОм //45 пФ и 50 Ом |
| Динамический диапазон | 30 мВ – 1,5 Вскз (синус); 100 мВ – 4,5 Вп-п (прямоуг., импульс) |
| Связь по входу | Открытый и закрытый вход (DC, AC) |
| Связь по входу | Открытый и закрытый вход (DC, AC) |
| Тип соединителя | BNC |
| Канал 3 | |
| Диапазон частот | 100 МГц – 500 МГц |
| Диапазон периодов | 2 нс – 10 нс |
| Параметры входа канала 3 | |
| Входное сопротивление | 50 Ом |
| Динамический диапазон | 30 мВ – 1,5 Вскз (синус) |
| Связь по входу | Закрытый вход (АС) |
| Тип соединителя | BNC |
| Измерительные функции | |
| Время счета | 10 / 100 мкс/ 1/ 10/ 100/ 300 мс/ 1/ 10/ 100/ 1000с (+ t внеш. зап.) |
| Статистика | 2… 2000 (число выборок) |
| Отношение частот | Кан1/ Кан2, Кан1/ Кан3, Кан2/ Кан1, Кан3/ Кан1 |
| Отношение периодов | Т1/ Т2 |
| Опорный генератор | |
| Тип опорного генератора и погрешность (пределы допускаемого относительного дрейфа частоты опорного генератора за 1 год) | Стандартно < 1 x 10-7 ; (< 5 x 10-8 - опция 101) |
| Общие характеристики | |
| Разрядность индикатора | 8 разрядов при времени счета 1 секунда |
| Интерфейс | USB, RS232, LPT (принтер) |
| Напряжение питания | ~115 / 230 В; 50 / 60 Гц |
| Габаритные размеры (ШхВхГ) | 255 х 100 х 370 мм |
| Масса | 3 кг |
| № | Наименование | Количество |
| 1 | Частотомер АКИП-5104/1 | 1 |
| 2 | Шнур питания | 1 |
| 3 | Измерительный кабель (BNC) | 2 |
| 4 | Кабель RS232C | 1 |
| 5 | Предохранитель (2/1А) | 1 |
| 6 | Руководство по эксплуатации на CD-диске | 1 |
