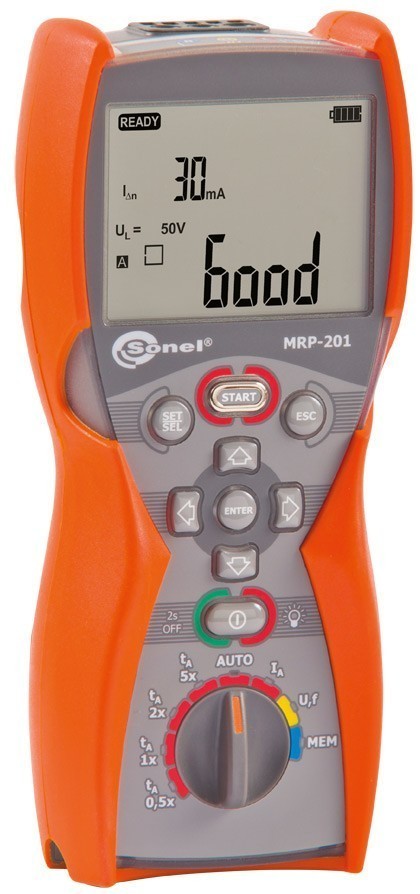

MRP-201 - измеритель напряжения прикосновения и параметров устройств защитного отключения

MRP-201 - измеритель напряжения прикосновения и параметров устройств защитного отключения
Артикул: 313016
Модель: MRP-201
Гарантия: 36 мес.
Госреестр РФ: 31967-11
Поверка: включена в стоимость
Бренд: Sonel
Артикул производителя: WMRUMRP201
Цена:
164 670 Р
Доступен для заказа
Добавить к сравнению

Назначение и область применения:

Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.

Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1). Прибор совместим с программами SonelReader и СОНЭЛ Протоколы.

Основные характеристики:

  • измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
  • создаваемый ток — синусоидальный, однополярный пульсирующий и постоянный;
  • возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
  • измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
  • выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В;
  • измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
  • автоматический режим измерения параметров УЗО;
  • измерение напряжения прикосновения;
  • возможность измерения напряжения прикосновения и сопротивления заземляющего (защитного) устройства без отключения питания и УЗО;
  • память результатов измерений (990 ячеек) и возможность передачи результатов измерений в компьютер.

Технические характеристики MRP-201
«е.м.р.» — единица младшего разряда

Измерение действующего значения напряжения переменного тока
ДиапазонРазрешениеПогрешность основная
0…299,9 В0,1 В± (2 %U + 6 е.м.р.)
300…500 В1 В± (2 %U + 2 е.м.р.)
Диапазон частоты45…65 Гц
Измерение частоты
ДиапазонРазрешениеПогрешность основная
45,0…65,0 Гц0,1 Гц± (0,1% f + 1 е.м.р.)
Диапазон напряжения50…500В
Измерение параметров устройств защитного отключения (УЗО)
Номинальное напряжение работы Un220 В, 230 В, 240 В
Рабочий диапазон напряжений180…270 В
Номинальная частота сети fn50 Гц, 60 Гц
Рабочий диапазон частоты45…65 Гц
  • Контроль правильности подключения PE проводника с помощью электрода прикосновения.
Измерение времени отключения tA УЗО
Тип выключателяУстановка кратностиДиапазон измеренияРазрешениеОсновная погрешность
Общего типа и с малой задержкой0,5 IΔn0..300 мс1 мс± (2% tA+ 2 е.м.р.)*
1 IΔn
2 IΔn0…150 мс
5 IΔn0…40 мс
Селективный0,5 IΔn0..500 мс
1 IΔn
2 IΔn0…200 мс
5 IΔn0…150 мс
*- для IΔn=10 мА и 0,5 IΔnосновная погрешность (2% tA+ 3 е.м.р.)
Измерение сопротивления защитного заземления RE
Выбранный номинальный
ток выключателя
Диапазон измеренияРазрешениеТок измеренияОсновная погрешность
10 мА0,01 кОм ..5,00 кОм0,01 кОм4 мА0…+10% RE ± 8 е.м.р.
30 мA0,01 кОм ..1,66 кОм12 мА0…+10% RE ± 5 е.м.р.
100 мA1 Ом..500 Ом1 Ом40 мA0…+5% RE ± 5 е.м.р.
300 мA1 Ом..166 Ом120 мA
500 мA1 Ом..100 Ом200 мA
1000 мA1 Ом..50 Ом400 мA
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
ДиапазонРазрешениеНоминальный токОсновная погрешность
0..9,9 В0,1 В0,4*IΔn0..10% UB ± 5 е.м.р.
10..99,9 В0..15% UB
Измерение тока отключения IAдля синусоидального дифференциального тока
Выбранный номинальный
ток выключателя
Диапазон измеренияРазрешениеТок измеренияОсновная погрешность
10 мA3,3..10,0 мA0,1 мA0,3 × IΔn..1,0 × IΔn± 5% IΔn
30 мA9,0..30,0 мA
100 мA33..100 мA1 мA
300 мA90..300 мA
500 мA150..500 мA
1000 мA330..1000 мA
  • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
  • Время протекания тока измерения макс. 7510 мс.
Измерение тока отключения УЗО (IA)
для однополярного пульсирующего дифференциального тока и однополярного
пульсирующего дифференциального тока с постоянной составляющей 6мA
Выбранный номинальный ток выключателяДиапазон измеренияРазрешениеТок измеренияОсновная погрешность
10 мA1,5..20,0 мA0,1 мA0,15 × IΔn..2,0 × IΔn± 10 % IΔn
30 мA4,5..42,0 мA0,15 × IΔn..1,4 × IΔn±10 % IΔn
100 мA15..140 мA1 мA
300 мA45..420 мA
  • Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
  • Время протекания тока измерения макс. 14710 мс.
Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока
Выбранный номинальный ток выключателяДиапазон измеренияРазрешениеТок измеренияОсновная погрешность
10 мA4,0..20,0 мA0,1 мA0,2 × IΔn..2,0 × IΔn± 10 % IΔn
30 мA6..60 мA1 мA
100 мA20..200 мA
300 мA60..600 мA
  • Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки
  • Время протекания тока измерения макс. 4500 мс
Дополнительные технические характеристики
ПараметрЗначение
Класс изоляциидвойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасностиIV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529IP67
Питание измерителящелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт.
Температура хранения-20…+70°C
Температура рабочая-10…+50°C
Количество измерений (для аккумуляторов)>6000 (2 измерения / минуту)
Память результатов измерения990 ячеек, 10000 результатов
Интерфейсрадиоканал OR-1 (USB)



Комплект поставки MRP-201

НаименованиеОписаниеКоличествоИндекс
1MRP-201 - Измеритель напряжения прикосновения и параметров устройств защитного отключенияИзмеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.1WMRUMRP201
2Адаптер WS-05 с сетевой вилкой UNI-SCHUKOИспользуется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты при подключении к розеткам.1WAADAWS05
3Беспроводной интерфейс OR-1 (USB)

Интерфейс для подключения к ПК: USB, рабочий диапазон частот: от 433,05 МГц до 434, 79 МГц, максимальная мощность: < 1 мВт,  скорость передачи: 115 кБ/c, максимальный радиус действия: < 5 м, габаритные размеры: 78×23×14,5 мм, масса: 20 г, рабочая температура: от 0 до 40 градусов, влажность: до 80 %.

1WAADAUSBOR1
4Зажим «Крокодил» изолированный жёлтый K02Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.1WAKROYE20K02
5Зонд острый с разъемом «банан» голубойИспользуется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".1WASONBUOGB1
6Зонд острый с разъемом «банан» красныйИспользуется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".1WASONREOGB1
7Крепеж «Свободные руки»Данный крепеж предназначен для подвешивания измерителя. Используется совместно с приборами: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502.1WAPOZUCH1
8Провод измерительный 1,2 м с разъемами «банан» голубойПредназначен для проведения измерений до 1000 В.1WAPRZ1X2BUBB
9Провод измерительный 1,2 м с разъемами «банан» желтыйПредназначен для проведения измерений до 1000 В.1WAPRZ1X2YEBB
10Провод измерительный 1,2 м с разъемами «банан» красныйПредназначен для проведения измерений до 1000 В.1WAPRZ1X2REBB
11Ремень для переноски прибора M1Предназначен для переноски прибора. Возможно повесить на шею. Используется с приборами MZC-304, MRP-201, MIC-10, MIC-30, MPI-502.1WAPOZSZE4
12Футляр М6Предназначен для упаковки и транспортировки приборов: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502, LKZ-700.1WAFUTM6
