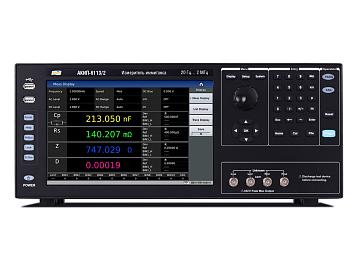

АКИП-6113/1 измеритель иммитанса

АКИП-6113/1 измеритель иммитанса
Артикул: ep-1920-28114
Гарантия: 12 мес.
Госреестр РФ: 94839-25
Поверка приобретается отдельно: 11220 Р
Бренд: АКИП
Цена:
440 024 Р
Доступен для заказа
Добавить к сравнению

Особенности измерителя иммитанса АКИП-6113:

  • Диапазон частот: 20 Гц - 500 кГц (АКИП-6113/1), 20 Гц – 2 МГц (АКИП-6113/2);
  • Измерение 18 параметров: комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (RDC), ЭПС (ESR), проводимость (G, Y, B), ёмкость (Сs/ Cs), индуктивность (Ls/ Ls), тангенс угла потерь (D), добротность (Q), фазовый сдвиг °/rad (θ);
  • Погрешность измерений: ±0,05 % …±5 % (в зависимости от диапазона/ уровня);
  • Высокое быстродействие: до 1000 изм/ с;
  • Параллельная/ последовательная схема замещения;
  • Режим полярных координат: Z+фазовый сдвиг (θ)/ Y+фазовый сдвиг (θ);
  • Широкие функциональные возможности по сбору и анализу информации;
  • Режим усреднение значения (1 - 255);
  • Скорость измерения (F>10 кГц): 1 мс/ 3,3 мс/ 90 мс/ 220 мс (быстр.+/ быстр./ сред./ медл.);
  • Тест «Годен/ Негоден» (Pass/Fail) в режимах: «Δ-абс. знач./ Δ-изм %»;
  • Табличные автоизмерения «List scan» (автотест по 201 точке - параметры «частота/ уровень/ постоянное смещение U/ I»),
  • Функция «Trace Display»: построение графика с выбором числа точек развертки (51/ 101/ 201/ 401/ 801 точек, параметры - «частота, напряжение, постоянное смещение»);
  • Режим сортировки (Comparator): 10 номиналов выборки (bins 1- bins 10);
  • Выбор пределов измерения: авто или ручной (HOLD);
  • Цветной графический ЖК-дисплей, разрешение 6 разрядов;
  • Режимы калибровки: КЗ (Short)/ ХХ (Open)/ Согл. (Load);
  • Автоматический контроль ALC уровня тест-сигнала (АРУ);
  • Выходной импеданс: 30Ω, 100Ω (переключаемый);
  • Гнездо USB на передней панели для подключения flash-накопителя;
  • Внутренняя память: 100 М (профили настроек/ Set, экранная графика);
  • Интерфейс: RS-232, USB (USBTMC/ USBCDC), Handler (сортировщик);
  • Сенсорный ЖКИ, диагональ 25 см (1280 х 800 точек).

Технические характеристики измерителя иммитанса АКИП-6113/1:

ПараметрЗначение
АКИП-6113/1АКИП-6113/2
Диапазон индикации параметра (при измерении)
Сопротивление (R, X, IZI)0, 001 мОм … 99,9999 МОм
Проводимость (G, B, IYI)0,00001мкС … 99,9999 См
Ёмкость (C)0,00001 пФ … 9,99999 Ф
Индуктивность (L, Lk)0,00001 мкГн … 99,9999 кГн
Добротность (Q)0,00001 – 99999,9
Тангенс угла потерь (D)0,00001 – 9,99999
Фазовый сдвиг (Z-qd)-179,999 … +179,999°
Фазовый сдвиг (Z-θr)-3,14159 рад ~ +3,14159 рад
Δ - %± (0,000% – 999,9%)
Сопротивление на постоянном токе (RDC*)0, 001 мОм … 99,9999 МОм
Напряжение Vdc± 0 В … ± 999,9 В
Ток Idc± 0 А … 999,9 А
Погрешность измерений *± 0,05 % … ± 5 %* (R, Z, X, G, Y, B, L, C)
Пределы измерений
15 пределов (импеданс/ LCR)автовыбор (Auto), удержание (Hold) с дискретным изменением (INCR +/-), номинальный (Nom - для режима сортировки)
14 пределов (RDC)
Тест сигнал
Частота тест-сигнала (F) 120 Гц …500 кГц20 Гц …2 МГц
Максимальное разрешение (на 20 Гц)0,1 мГц
Тип тест-сигналасинусоидальный
Погрешность установки F±0,01 %
Предустановл. фикс. значения43 номинала56 номиналов
Уровень тест-сигналаUисп5 мВ - 20 Вскз (до f1 МГц), максимальное разрешение 1 мВ
Iисп50 мкА - 100 мАскз,максимальное разрешение 10 мкА
Погреш. уст. уровня Uисп.±（10%×Уст.+ 2 мВ）
Режим RDC (изм. пост. током)100 мВ - 20 В (максимальное разрешение 1 мВ)
Индикация тест-сигнала (monitor)VAC MON5 мВ - 20 Вскз, разрешение 1 мВ
IAC MON50 мкА - 100 мА, разрешение 10 мкА
Выходной импеданс источника30Ω, 100Ω (переключаемый)
Запуск измеренийВнутр. (автоматический), ручной, внешний, по шине (INT, MAN, EXT, BUS)
Постоянное смещение (DC BIAS)
Внутренний источник постоянного смещенияUdc0…± 40В (максимальное разрешение 1 мВ); (±1%*Уст.+ 5 мВ)
Idc0... ±100 мА (максимальное разрешение 10 мкА)
Погрешность установки± 1%+ 5 мВ (≤ 2В); ± 2% + 8 мВ (> 2В)
Внутренний источник тока0 мА…2А (± 2% + 2 мА), максимальное разрешение 1 мА
Память
Объём внутренней памяти100 М (профили тестирования/ SET)
Функции внутренней памятиЗапись/ считывание параметров настроек (100 М)
Внеш. USB-дискЗапись/ считывание: файлы настройки, цифровой регистратора (Rec), экранная графика (скриншоты): Bmp/ GIF/ PNG
Дополнительные функции и режимы
Режим «Таблица» (LIMIT Table)Табличные значения допусковых измерений (10 выборок)
Задержка запускаРегулируемая: 0…60 с (разрешение 1 мс)
Параметр табл. измерений (List)Частота, уровень тест-сигнала, постоянное смещение (напряжение/ ток)
Графическая развертка (Curve scanning)Отображение на экране графика измеряемых параметров с выбором числа точек развертки (51/ 101/ 201/ 401/ 801) и параметра качания (частота, напряжение, постоянное смещение U/I)
Автовыбор параметраРежим «Auto LCZ»: Вкл/ выкл
Звуковая индикацияОткл./ В допуске/ Вне допуска (для режима Pass/ Fail)
Режим сортировки (Comp)10 номиналов выборки (bins 1- bins 10), счетчик
Дисплей
Сенсорный ЖКИЦветной, диагональ 25 см, графическая TFT матрица (65.000 цв.)
Разрядность шкалы6 разрядов (максимальная индикация «999999»)
Разрешение ЖКИ1280 х 800 точек (формат «16:9»)
Режим индикацииАбсолютное значение, Δ-изм., Δ-изм. в %, усреднение (1 - 255)
Формат отображения **Основной/ вспомогательный параметр (25 комбинаций) **
Мониторинг (одновременная индикация)4 параметра (выбор): Ls, Lp, Cs, Cp, Rs, Rp, Z, Y, D, Q, θr, θ°, R, X, G, B
Скорость измерения (F≥10кГц)1 мс/ 3,3 мс/ 90 мс/ 220 мс (быстр.+/ быстр./ сред./ медл.)
Общие данные
ИнтерфейсRS-232/ RS-485 (SCPI), USB (Host/ Device), LAN, Handler (сортировщик)
Условия эксплуатации0°С…40°С и относительная влажность до 90 %
Напряжение питания~198- 242 В (±10 %), 47- 63 Гц (Pпотр. ≤ 130 ВА)
Габаритные размеры430 х 177 х 265 мм
Масса~11 кг

Примечание:
*- В зависимости от диапазона частот и уровня тест-сигнала (для скорости измерений Медленно/ Средне).
** Отображаемые комбинации параметров: Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-DCR, Ls-D, Ls-Q, Ls-Rs, DCR, Ls-DCR, Z-θr, Z-θd, R-X, Rp-Q, Rs-Q, Y-θr, Y-θd, G-B.

Базовая погрешность измерений: Сопротивление/ Z (в %):

Частота/ Сопротивление (Z)20…50 Гц50…100 Гц100Гц…10 кГц100Гц…10 кГц100…150 кГц150…300 кГц150…300 кГц500…800 кГц500…800 кГц
Значения погрешности измерений (в %)
0,01…0,1 Ом222222225
0,1…0,3 Ом0,650,650,650,650,650,650,6525
0,3…3 Ом0,250,250,250,250,250,250,2525
3…10 Ом0,250,10,10,10,10,250,6525
10…15 Ом0,250,10,10,10,10,250,6522
15 Ом…32 кОм0,250,10,050,050,10,250,650,652
32…100 кОм0,250,10,050,10,250,65225
100…320 кОм0,250,10,050,10,652225
320…600 кОм0,250,10,10,250,652225
600 кОм…1 МОм0,250,250,250,650,652225
1…3 МОм0,650,650,65222225
3…32 МОм222222225
32…100 МОм555555555

1- Фиксированные значения частот тест-сигнала при настройке (грубо/ плавно):

Значения частоты (фиксированные точки поддиапазонов)Модификация
20, 25, 30, 40, 50, 60, 80, 100, 120, 150, 200, 300, 400, 500, 600, 800, 1кГц, 1.2, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10, 12, 15, 20, 25, 30, 40, 50, 60, 80, 100,150, 200, 250, 300, 400, 500 кГцАКИП-6113/1, АКИП-6113/2
+ (дополнительные номиналы): 600 кГц, 800 кГц, 1/ 1,1/ 1,2/ 1,3/ 1,4/ 1,5/ 1,6/ 1,7/ 1,8/ 1,9/ 2 МГцтолько для АКИП-6113/2

Диапазон частот и точки частоты при настройке испытательного сигнала:

Диапазон частот (F)Точки тестирования в заданном частотном диапазонеРазрешение
20 Гц ≤ F ≤ 99,999 Гц20,0000 Гц，-> 20,0001 Гц ……99,9999 Гц0,0001 Гц
100Гц ≤ F ≤ 999,9 Гц100,000 Гц，-> 100,001 Гц ……999,999 Гц0,001 Гц
1кГц ≤ F ≤ 9,999 кГц1,0000 кГц，-> 1,00001 кГц ……9,99999 кГц0,01 Гц
10 кГц ≤ F ≤ 99,99 кГц10,0000 кГц，-> 10,0001 кГц……99,9999 кГц0,1 Гц
100 кГц ≤ F ≤ 999,9 кГц100,000 кГц，-> 100,001 кГц……1 MГц1 Гц
1 MГц ≤ F ≤ 2 MГц1,00000 MГц，-> 1,00001 MГц……2 MГц10 Гц
