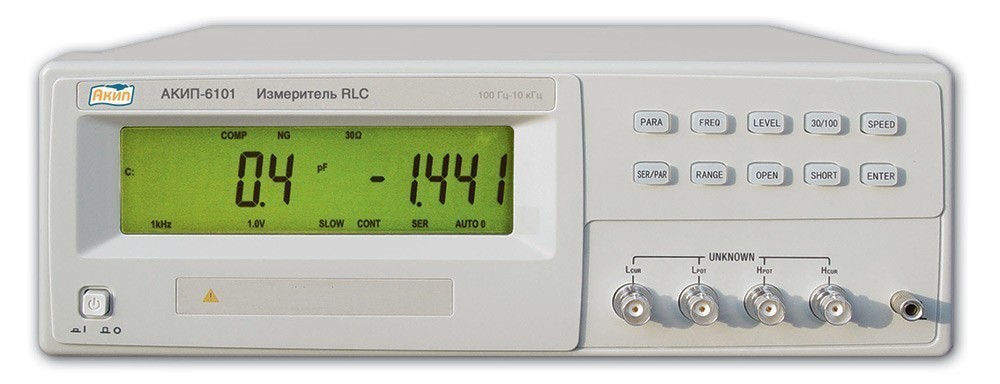

АКИП-6101 RLC измеритель
Назначение измерителя RLC АКИП-6101:
Измеритель RLC АКИП-6101:
- Сопротивление до 1 ГОм;
- Емкость до 10 мФ;
- Индуктивность до 10 кГн;
- Добротность/Тангенс угла потерь 0,0001 - 9999;
- Базовая погрешность ±0,3% в основном диапазоне;
- Частота тест-сигнала 100/120 Гц, 1 кГц;
- Уровень тест-сигнала 0,3 В скз;
- Дельта измерения;
- ЖКИ 5 разрядов;
- Масса 2,5 кг.
Особенности измерителя RLC АКИП-6101:
- Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, модуля комплекс. сопротивления;
- Дисплей для основного и вспомогательного параметров, 5 разрядов;
- Базовая погрешность 0,3 %;
- Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц;
- Программная компенсация начальной ёмкости и сопротивления (кх/хх);
- Режим относительных измерений ;
- Эквивалентные схемы измерений: параллельная / последовательная;
- Сортировка компонентов (компаратор на 4 ячейки).
Технические характеристики измерителя RLC АКИП-6101:
ИЗМЕРЕНИЕ RLC
- Сопротивление (Z, R) до 1 ГОм с максимальным разрешением 0,1 мОм
- Емкость (С) до 10 мФ с максимальным разрешением 0,1 пФ
- Индуктивность (L) до 10 кГн с максимальным разрешением 0,1 мкГн
- Добротность (Q) 0,0001 - 9999
- Тангенс угла потерь (D) 0,0001 - 9999
- Базовая погрешность ±0,3%
- Скорость измерения 3 изм/сек
- Запуск измерений автоматический или ручной
- Схема измерения: параллельная/последовательная (ручной выбор)
ТЕСТ СИГНАЛ
- Частота тест-сигнала 100/120 Гц, 1 кГц
- Уровень тест-сигнала 0,3 В скз
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
- Режим индикации измерений абсолютное значение, дельта измерение, дельта измерение в %
- Режим сортировки компонентов 4 ячейки
ДИСПЛЕЙ
- Формат индикации ЖКИ,
- 5 разрядов на основной шкале,
- 4 разряда на дополнительной шкале
5)ОБЩИЕ ДАННЫЕ
- Условия эксплуатации 10оС ... 50 оС и относительная влажность 85%
- Напряжение питания 100 В ... 240 В, 50/60 Гц
- Габаритные размеры 274 х 110 х 260 мм
- Масса 2,5 кг
Комплект поставки RLC АКИП-6101:
- Измеритель RLC АКИП-6101 - 1
- Руководство по эксплуатации - 1
