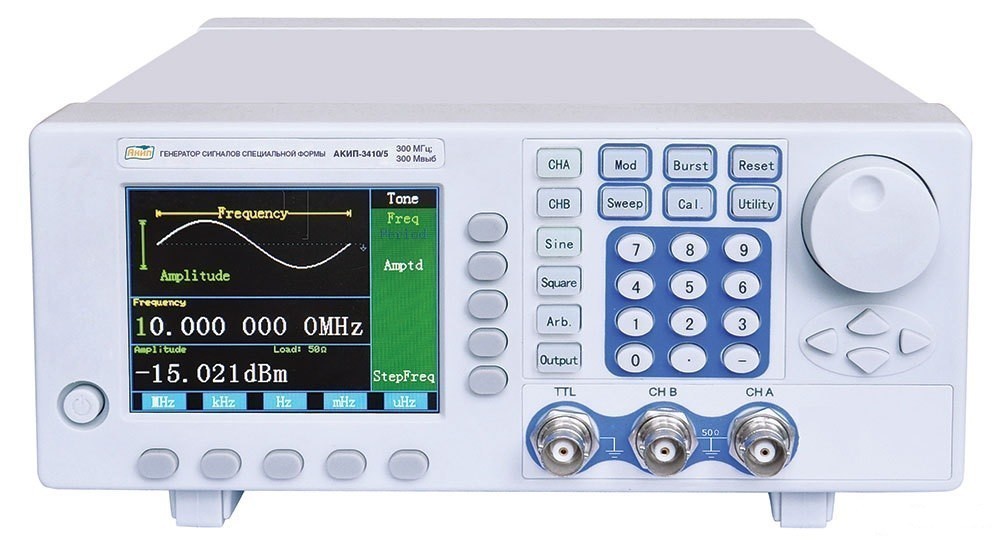

АКИП-3410/5 — генератор сигналов специальной формы

АКИП-3410/5 — генератор сигналов специальной формы
Артикул: 417102
Модель: АКИП-3410/5
Гарантия: 12 мес.
Госреестр РФ: 53449-13
Поверка приобретается отдельно: 5700 Р
Бренд: АКИП
Цена:
137 666 Р
Доступен для заказа
Добавить к сравнению

Особенности генератора сигналов специальной формы АКИП-3410/5:

  • Два независимых выхода;
  • Канал A: диапазон частот 1 мкГц…120 МГц;
  • Выходной уровень: -127 дБм… + 13 дБм;
  • Формы сигналов: синус, меандр;
  • Режимы модуляции: АМ, ЧМ, ФМн, ЧМн (опция: стерео ЧМ);
  • Режимы ГКЧ и формирования пакетов (Burst);
  • Канал B: Диапазон частот 1 мкГц…10 МГц;
  • Выходной уровень: 1 мВ…10 Впик-пик (50 Ом), 2 мВ…20 Впик-пик (1 МОм);
  • Формы сигналов: синус, меандр, импульс, пост. смещение, треугольник, синхросигнал, экспонента;
  • Вход/выход ОГ 10 МГц;
  • Интерфейс USB, RS-232 (опции: GPIB);
  • 254 × 103 × 374 мм;
  • 3,8 кг.

Технические характеристики генераторов сигналов специальной формы серии АКИП-3410:

Параметр 3410/1 3410/2 3410/3 3410/4 3410/5
Выходные параметры
Число каналов 1 2 1 2 2
Частотный диапазон (синус) 1 мкГц…80 МГц 1 мкГц…80 МГц 1 мкГц…120 МГц 1 мкГц…120 МГц 1 мкГц…300 МГц
Разрешение 1 мкГц 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) 1 мкГц 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) 1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц)
Погрешность установленной частоты 2x10-5 1x10-6 2x10-5 1x10-6 1x10-6
Выходной уровень (50 Ом) 0,1 мВ … 10 Впик (≤ 10 МГц)
0,1 мВ … 5 Впик (≤ 80 МГц)
0 … 2,5 Впик (> 80 МГц)		 -127 дБм… + 13 дБм 0,1 мВ … 10 Впик (≤ 10 МГц)
0,1 мВ … 5 Впик (≤ 80 МГц)
0 … 2,5 Впик (> 80 МГц)		 -127 дБм… + 13 дБм -127 дБм… + 13 дБм
Разрешение 0,1 мВпик; 0,1 дБм
Постоянное смещение ±5 В (на 50 Ом) - ±5 В (на 50 Ом) - -
Формы сигналов
(АКИП-3410/1 и АКИП-3410/3)
Меандр 1 мкГц … 50 МГц
скважность: 20 … 80 % (25 МГц),
40 … 60 % (50 МГц)		 - 1 мкГц … 50 МГц
скважность: 20 … 80 % (25 МГц),
40 … 60 % (50 МГц)		 - -
Треугольник / пила 1 мкГц … 10 МГц
симметрия: 0,0 … 100 %,
линейность: ≤ 0,1 %		 - 1 мкГц … 10 МГц
симметрия: 0,0 … 100 %,
линейность: ≤ 0,1 %		 - -
Импульс 1 мкГц … 20 МГц
время нарастания: 5 нс … 2 мс
длительность: 8 нс … 1000000 с		 - 1 мкГц … 20 МГц
время нарастания: 5 нс … 2 мс
длительность: 8 нс … 1000000 с		 - -
Функциональный выход в
(АКИП-3410/2, АКИП-3410/4 и АКИП-3410/5)
Частотный диапазон - 1 мкГц…10 МГц (разрешение 1 мкГц) - 1 мкГц…10 МГц (разрешение 1 мкГц) 1 мкГц…10 МГц (разрешение 1 мкГц)
Погрешность установленной частоты - 1x10-6 - 1x10-6 1x10-6
Формы сигнала - Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC - Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC
Меандр - Время нарастания/спада ≤ 50 нс
скважность 0,01 %...99,99 %		 - Время нарастания/спада ≤ 50 нс
скважность 0,01 %...99,99 %		 Время нарастания/спада ≤ 50 нс
скважность 0,01 %...99,99 %
Импульс - Время нарастания/спада ≤ 50 нс
длительность 200 нс…20 с		 - Время нарастания/спада ≤ 50 нс
длительность 200 нс…20 с		 Время нарастания/спада ≤ 50 нс
длительность 200 нс…20 с
Импульс - 1 мВ … 10 Впик (50 Ом)
разрешение 10 мВпик		 - 1 мВ … 10 Впик (50 Ом)
разрешение 10 мВпик		 1 мВ … 10 Впик (50 Ом)
разрешение 10 мВпик
Погрешность установки - ± (1％ от уст. ＋ 10мВпик) - ± (1％ от уст. ＋ 10мВпик) ± (1％ от уст. ＋ 10мВпик)
Постоянное смещение - ± 5 Впик (50 Ом);
± 10 Впик (1 МОм)		 - ± 5 Впик (50 Ом);
± 10 Впик (1 МОм)		 ± 5 Впик (50 Ом);
± 10 Впик (1 МОм)
Произвольная форма
(АКИП-3410/1 и АКИП-3410/3)
Частотный диапазон 1 мкГц … 25 МГц - 1 мкГц … 25 МГц - -
Длина памяти 3 … 512 тысяч точек - 3 … 512 тысяч точек - -
Разрешение ЦАП 14 бит - 14 бит - -
Частота дискретизации 300 МГц - 300 МГц - -
Память 60 МБ (энергонезависимая память) - 60 МБ (энергонезависимая память) - -
Модуляции
ЧМ, АМ, ФМ, ШИМ Форма несущей: синус, меандр, треугольник, СПФ
Частота: 2 мГц … 20 кГц
ЧМн Форма несущей: синус, меандр, треугольник, СПФ
Частота: 2 мГц … 1000 кГц
Вход внешней модуляции 10 кОм; 0 … 20 кГц
Пакетный режим
Формы сигналов Синус, меандр, треугольник, импульс, СПФ
Число циклов 1 … 1000000 1 … 10000 1 … 1000000 1 … 10000 1 … 10000
Период повторения 1 мкс … 300 с 0,1 мс … 800 с 1 мкс … 300 с 0,1 мс … 800 с 0,1 мс … 800 с
Виды запуска Внутренний, внешний, ручной, по строб-импульсу
Свипирование (ГКЧ)
Форма несущей Синус, меандр, треугольник, пила
Закон качания Линейный или логарифмический
Тип качания Прямой
Общие данные
ЖК-дисплей Графический цветной (TFT, диагональ 8,9 см)
Напряжение питания 220 В (± 22 В), 47~53 Гц;
Рабочие условия 0…40°С, 80%
Рабочие условия USB, RS-232
(опции: GPIB, LAN)		 USB, RS-232
(опция – GPIB)		 USB, RS-232
(опции: GPIB, LAN)		 USB, RS-232
(опция – GPIB)		 USB, RS-232
(опция – GPIB)
Габаритные размеры 218 мм × 99 мм × 338 мм 254 мм × 103 мм × 374 мм 218 мм × 99 мм × 338 мм 254 мм × 103 мм × 374 мм 254 мм × 103 мм × 374 мм
Масса 2,9 кг 3,8 кг 2,9 кг 3,8 кг 3,8 кг
Опции Опция 100 (термостатированный ОГ ±2×10-7 в год)

Комплект поставки АКИП-3410/5

№ Наименование Количество
1. Генератор сигналов специальной формы АКИП-3410/5 1
2. Сетевой шнур 1
3. Руководство по эксплуатации 1
Артикул:Фото:Наименование:Цена:
1. 101577Опция 1 для АКИП-3410/1, АКИП-3410/3 — интерфейс GPIB+ LAN19 369 Р
По запросу
